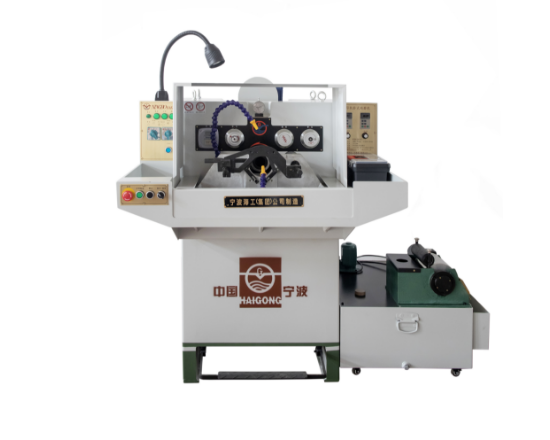

雙導軌精密臥式珩磨機(WHM-100A/B/C型)
產品詳情
技術參數
| 名稱 | 雙導軌精密臥式珩磨機 | ||
| 型號 | WHM-100A | WHM-100B | WHM-100C |
| 加工范圍 | (用機動沖程時) 孔徑：φ4～φ40 最大孔長：250mm | (用機動沖程時) 孔徑：φ40～φ100 最大孔長：250mm | (用機動沖程時) 孔徑：φ30～φ100 最大孔長：250mm |
| 主軸轉速 | 250～2500轉/分 變頻調速、制動 | 250～600轉/分 變頻調速、制動 | 250～600轉/分 變頻調速、制動 |
| 主軸電機 | 1.5KW、Y90L-4變頻器調速、制動 | 1.5KW、Y90L-4變頻器調速、制動 | 2.2KW、Y90L-4變頻器調速、制動 |
| 沖程長度 | 10～160mm 無級 | 10～160mm 無級 | 10～160mm 無級 |
| 沖程速度 | 80～400次/分 變頻器調速、制動 | 80～400次/分 變頻器調速、制動 | 80～400次/分 變頻器調速、制動 |
| 沖程電機 | 減速機電機0.75KW 1400轉/分 變頻器調速、制動 | 減速機電機0.75KW 1400轉/分 變頻器調速、制動 | 減速機電機0.75KW 1400轉/分 變頻器調速、制動 |
| 主軸及沖程的停機制動 | 電子制動 | 電子制動 | 電子制動 |
| 油泵電機 | YAB-25 0.15KW 25升/分 | YAB-25 0.15KW 25升/分 | YAB-25 0.15KW 25升/分 |
| 油箱容量 | 60～70公升 | 60～70公升 | 60～70公升 |
| 外型尺寸 | 1700×1100×1400mm | 1700×1100×1400mm | 1700×1100×1400mm |
| 機床凈重 | 600公斤 | 600公斤 | 605公斤 |
| 電源 | 380V 50Hz 3相 | 380V 50Hz 3相 | 380V 50Hz 3相 |
產品特點
1、保留了WHM-100型珩磨機的所有功能；
2、沖程采用變頻器無級變速控制，“點動”功能更利于機床的調整；
3、“零位”控制精度提高了30%;鎖定機構更加可靠穩定；
4、主軸皮帶漲緊機構設計更合理，皮帶使用壽命大大增加；
5、過濾系統優化設計，噪音低，工作更可靠。
